為了準確評估防凍液水箱在不同工況下的抗腐蝕能力，行業內一般會使用防凍液水箱內部腐蝕測試臺來完成內部腐蝕試驗。下面為大家介紹一款防凍液水箱內部腐蝕測試臺的技術要求，供參考。
產品名稱：環儀儀器 防凍液水箱內部腐蝕測試臺
設計依據：QC/T 468、ASTM D2570、SH/T 0088

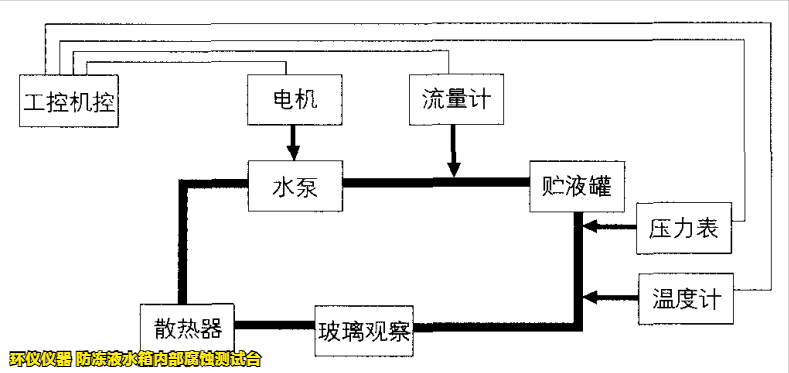

設計原理圖：
主要參數：
設計思路：
1.對標準規定的溫度、轉速、壓力、時間、流量等參數進行精確控制，以期符合標準要求；
2.將標準中所列的每條試驗步驟，對應轉換為自動控制的工序，從而施行自動控制，以達到操作簡便和節省人力的目的。
整體結構：
采用上下結構形式，整體箱體結構分為上層實驗艙與下層控制艙；

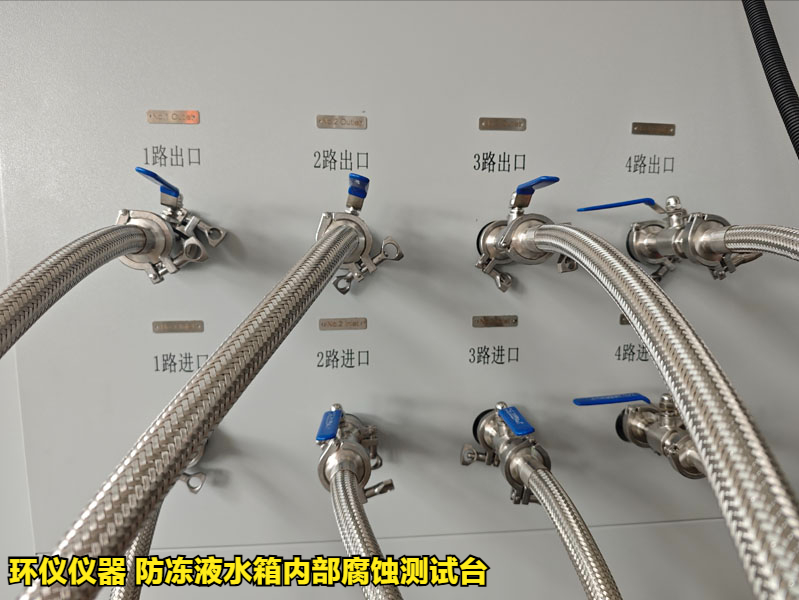

上層實驗艙用于布置試驗回路，包括進水口總管、出水口總管、進水口分支管、出水口分支管，配合被測散熱水箱組成測試回路；

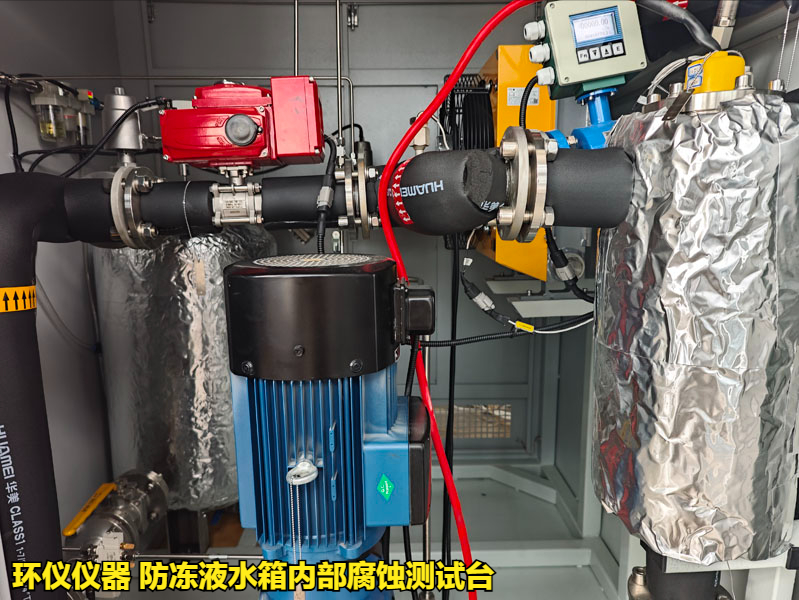

下層控制艙設置循環液體測控系統，核心包括高位放氣水箱、加熱水箱、管道泵、集水器等組件，實現冷卻液的循環、加熱、調壓與補液。
冷卻液循環測控系統：
采用高位放氣水箱儲存模擬冷卻液，其內部設有雙液位開關和自動排氣閥，雙液位開關與電氣控制裝置連接，可實時監測水箱內的液位；自動排氣閥則能及時排出管道中的氣體，保證冷卻液流動的連續性。
為了提高產品試驗的安全性，還增加了水箱內部腐蝕試驗臺安全保護系統：
(1)液箱液位過低報警停機;
(2)超溫報警停機;
(3)試驗件開門報警停機;
(4)泄漏報警自動停機;
(5)設定試驗結束報警并自動控制停機;大大提升了試驗臺的可靠性能。
如有防凍液水箱內部腐蝕測試臺的選型疑問，可以咨詢環儀儀器相關技術人員。
