歡迎光臨東莞市環(huán)儀儀器科技有限公司
在鉆井過程中，PDC鉆頭的工作條件非常惡劣，導致復合片失效的形式主要有鉆頭收到較大的沖擊載荷導致沖擊而出現(xiàn)的斷齒、崩齒等宏觀破裂和井底溫度過高導致復合片的耐磨性降低使PDC復合片的出現(xiàn)熱磨損。
為了改善PDC鉆頭的韌性，需要進行深冷處理，下面，我們來看看如何使用在線深冷處理爐對pdc復合片進行深冷處理。

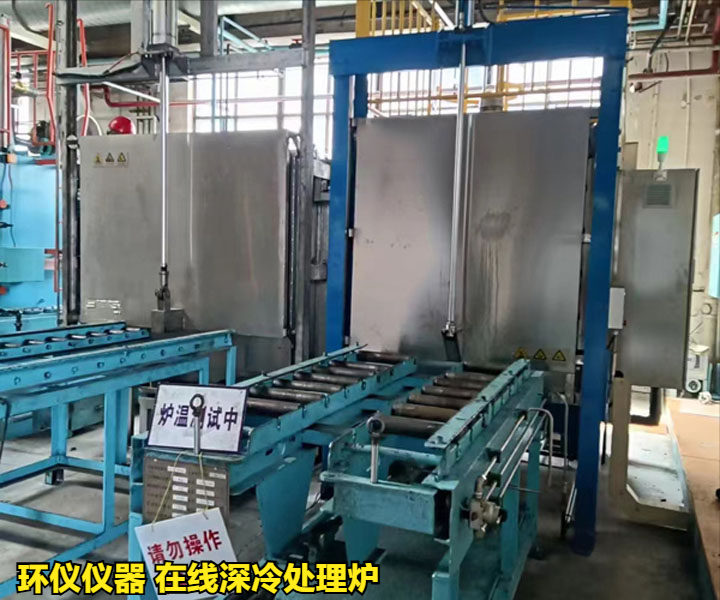

試驗設備：環(huán)儀儀器 在線深冷處理爐
深冷處理技術的機理：利用液氮等冷媒作為冷卻介質、對將材料冷卻到遠低于室溫的某一溫度(-100~-196℃)，從而達到改善材料性能的目的。
處理步驟：
(1)將室溫下的PDC復合片放到入深冷處理爐中；
(2)開啟深冷處理爐，通入液氮，通過溫度控制使深冷處理爐中的溫度以-3~-5℃/min速率降低到-30℃；溫度達到-30℃以-1~-2℃/min的速度降低到-120℃；溫度達到-120℃后再以-0.1~-0.5℃/min的速率將溫度降低到-196℃；
(3)在溫度-196℃的條件下保溫16～24h；
(4)然后以0.1~0.5℃/min的速度將溫度升高到-120℃，再以1~2℃/min的速度降低到-30℃，最后以3~5℃/min速率降低到室溫；
(5)重復上述操作，即完成PDC復合片的深冷處理。
處理結果驗證：
將經(jīng)過深冷處理的PDC和未經(jīng)處理的PDC復合片分別利用JB-T3235-1999的人造金剛石燒結體磨耗比測試方法進行砂輪與PDC復合片的磨耗比測試，測試得到磨耗比分別為3380000和4800000。測試結果表明，經(jīng)深冷處理的PDC復合片的磨耗比相對于未經(jīng)深冷處理的PDC復合片降低42％。
以上就是在線深冷處理爐對pdc復合片的處理方法，如有疑問，可以咨詢環(huán)儀儀器相關技術人員。
掃碼添加微信
