罩式腔室高低溫氣流測試機主要用于檢測機械和電子產品及其關鍵元器件在耐寒、溫度快速變化或漸變條件下的適應性、耐久性或其結構上的缺陷。根據檢測要求可進行不同等級的高低溫沖擊實驗，制冷系統是罩式腔室高低溫氣流測試機的關鍵技術之一，對裝置工作的穩定性、可靠性和經濟性有重要影響。下面，我們來認識一下怎么設計該制冷系統。

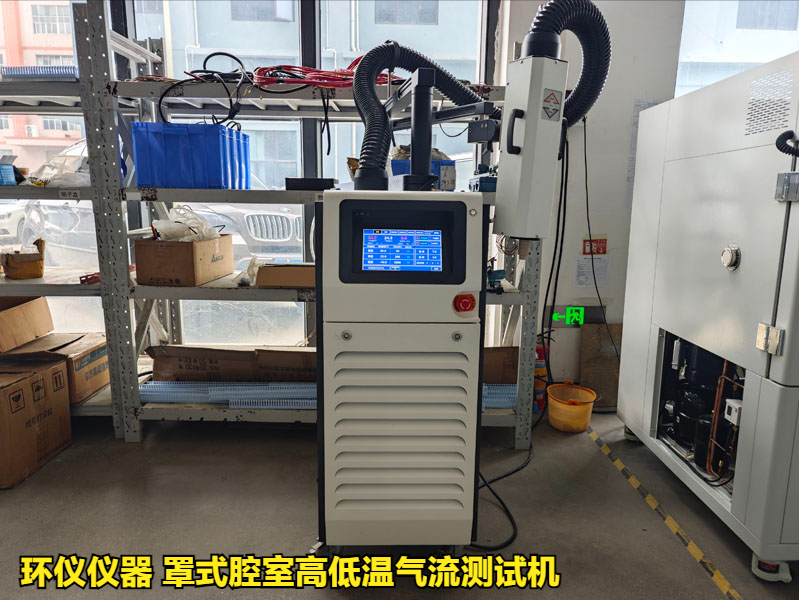

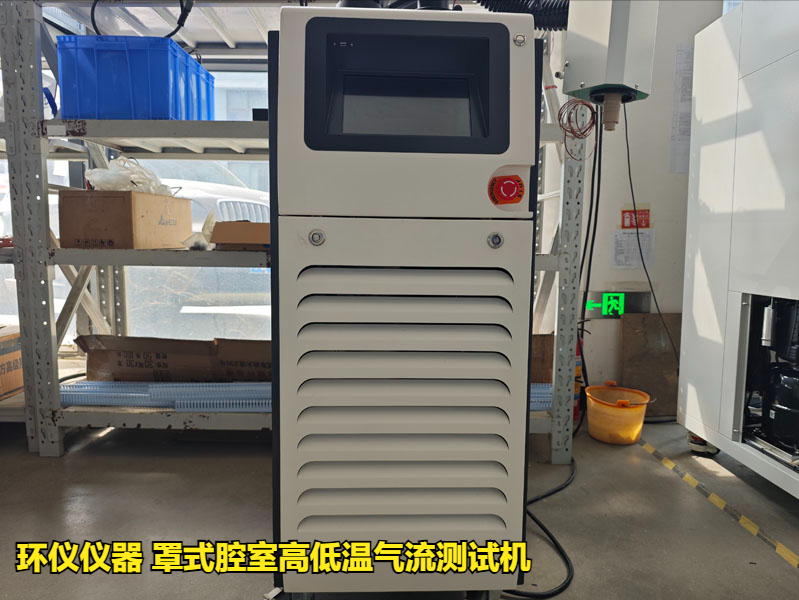

產品名稱：環儀儀器 罩式腔室高低溫氣流測試機

制冷循環系統構成：

自動復疊 (Auto-cascade) 制冷循環利用了多級復疊的制冷原理，在冷量需求不大的場合，不僅使制冷系統結構得到簡化，而且使設備運行控制的復雜程度大為降低，可提高設備的能源效率和工作穩定性。

制冷系統設計工作主要包括：

二元非共沸混合 工質選擇與匹配、制冷循環熱力計算、制冷壓縮機的選擇、各換熱設備設計與選擇、精餾裝置設計、節流降壓機構的選擇設計等。

1) 二元非共沸混合工質選擇

選用R22和R23作為自動復疊制冷循環的混合工質。R 22和R 23具有良好的理化性質、相互兼容性和合適的沸點溫差。

2)制冷循環熱力分析

制冷循環熱力參數初步設計:R22制冷劑，Tk1=42℃、T01=-27℃~-25℃，對應壓力分別為Pk1=1.610MPa、P01=0.185~0.200MPa；R23制冷劑，Tk2:=-17.7℃、T02=-72℃，對應壓力分別為Pk1=1.50MPa、P01=0.175MPa。

3)主要設備設計

選擇根據高低溫實驗裝置的負荷要求和參考上述分析數據，進行了主要設備的設計與選擇和自動復疊制冷系統設計。

4)精餾裝置設計

經典的自動復疊制冷循環通常采用一級或級分凝來分離非共沸混合工質的高低沸點組份。

5)過程熱力參數調節機構

系統中分別設置了J1、J2、J3和J4四個節流裝置對工作過程熱力參數進行調節。J1、J3、J4為熱力膨脹閥，分別調節精餾操作壓力、冷凝蒸發器和低溫室蒸發器的流量;J2采用結構簡單的毛細管，調節精餾段溫度。

以上就是罩式腔室高低溫氣流測試機的制冷系統設計，如需了解更多罩式腔室高低溫氣流測試機的知識，可以咨詢環儀儀器相關技術人員。
