光伏逆變器作為光伏發電在電力系統中的重要配件，其測試環節對可靠性和安全性至關重要。光伏逆變器需要通過一系列的老化測試來驗證可靠性，為此，我們提出了光伏逆變器高溫試驗柜的測試解決方案，以下是方案的主要內容。

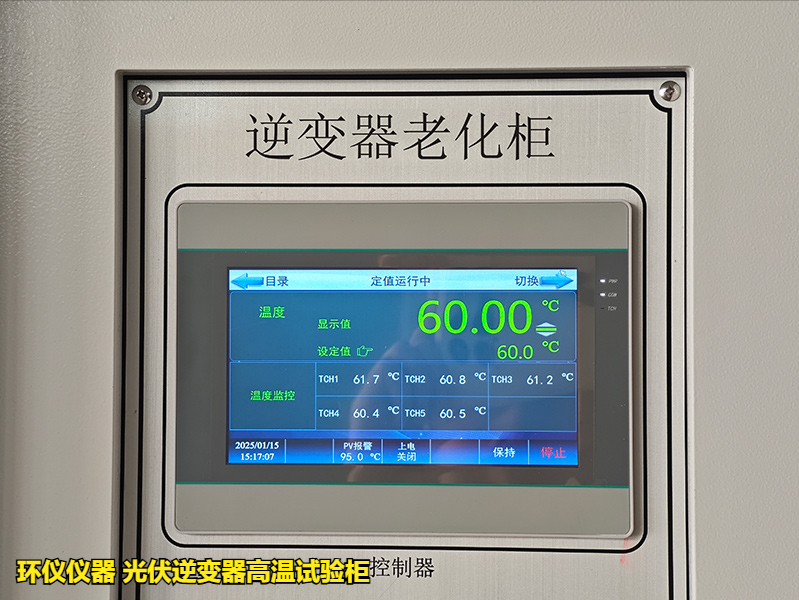

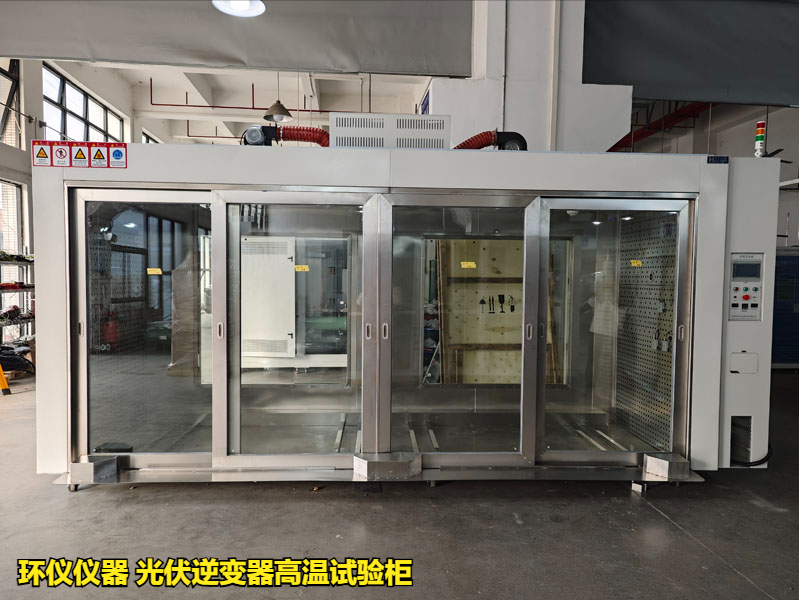

產品名稱：環儀儀器 光伏逆變器高溫試驗柜

主要結構功能：

1.試驗柜模塊：用于模擬不同的工作環境，包括溫度模擬單元、濕度模擬單元和故障模擬單元；

溫度模擬單元用于調節環境溫度；

濕度模擬單元用于調節環境濕度；

故障模擬單元用于模擬過壓、欠壓、過載和過流等異常工況。

2.模擬電源模塊：用于模擬太陽能電池板的輸出，向光伏逆變器供電；

3.電源模塊：為測試系統各模塊提供電能。

4.電網模擬模塊：與光伏逆變器電連接，用于接收光伏逆變器輸出電流進行負載工作；其包括大功率負載單元和小功率負載單元。

5.電氣測試模塊：用于采集電氣參數，包括直流側電氣采集單元、交流側電氣采集單元和負載電氣采集單元；

直流側采集單元采集光伏逆變器輸入端的電壓、電流；

交流側采集單元采集逆變輸出端的電壓、電流；

負載采集單元采集流經大功率和小功率負載的電壓、電流。

其采集方式均通過導線與測試點連接，保證采集精度。

6.分析顯示模塊：與電氣測試模塊相連，用于分析電氣數據并顯示結果；包括：

a.初始化設置單元：用于設置和顯示標準參數；

b.電氣數據存儲單元：用于存儲采集到的電氣數據；

c.逆變效率分析單元：用于根據電氣數據計算逆變效率；

d.保護分析單元：用于在故障模擬條件下檢測逆變器的過壓、欠壓、過載和過流保護能力；

e.顯示單元：用于顯示電氣數據、逆變效率和保護情況。

技術參數：

方案優勢：

1.在不同溫濕度環境下采集光伏逆變器電氣參數，并與標準參數對比，提高了測試準確度；

2.通過故障模擬單元，能夠測試逆變器在異常工況下的自保護性能，提升測試全面性；

3.可編程化實現逆變器測試過程，減少人工干預，實現測試自動化。

以上就是光伏逆變器高溫試驗柜的技術方案，如有產品選型疑問，可以咨詢環儀儀器相關技術人員。
