歡迎光臨東莞市環(huán)儀儀器科技有限公司
液壓軟管總成是比較重要的不易維修的液壓附件，其性能的好壞直接影響著液壓系統(tǒng)的可靠性。根據(jù)相關(guān)標準要求，液壓軟管總成需要進行耐壓爆破試驗，下面，我們來了解一下相關(guān)試驗方法。
耐壓爆破試驗方法：
試驗設(shè)備：環(huán)儀儀器 流體輸送管耐壓爆破試驗系統(tǒng)
試驗樣品：選擇一批通徑為Φ10mm、長度為 805mm 的最大工作壓力為 28MPa 的聚四氟乙烯軟管總成進行耐壓和爆破試驗

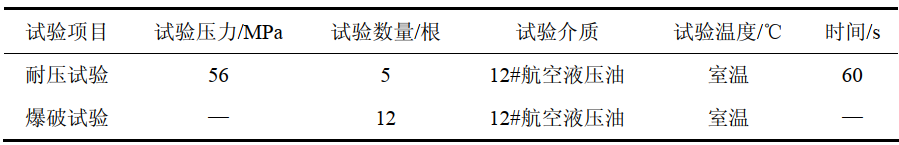

試驗要求：見下表
試驗步驟：
(1)檢查氣源、電源是否正常，試驗介質(zhì)是否足夠，儀表是否正常。

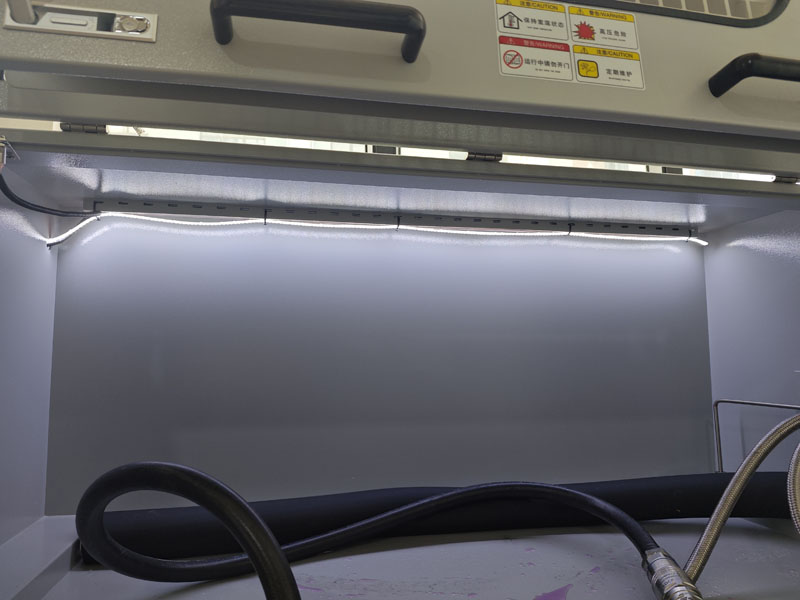

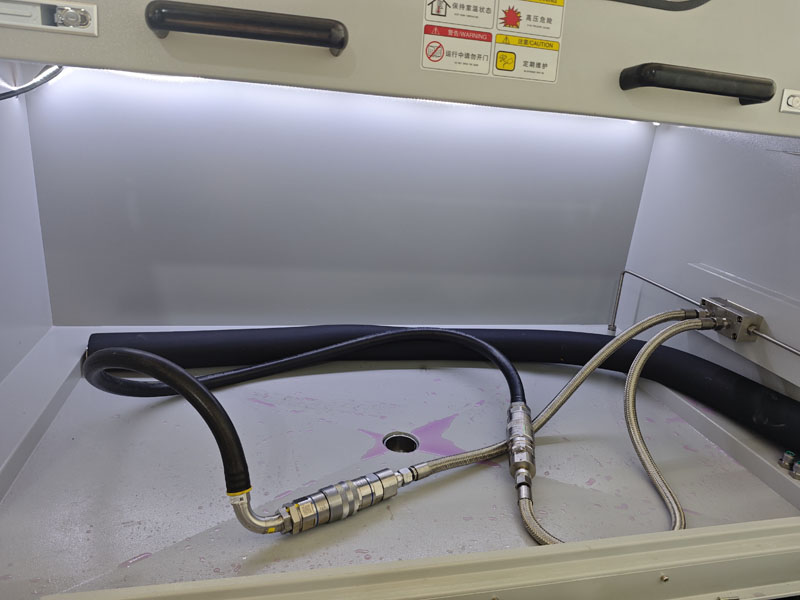

(2)將聚四氟乙烯軟管總成連接到試驗工裝上。

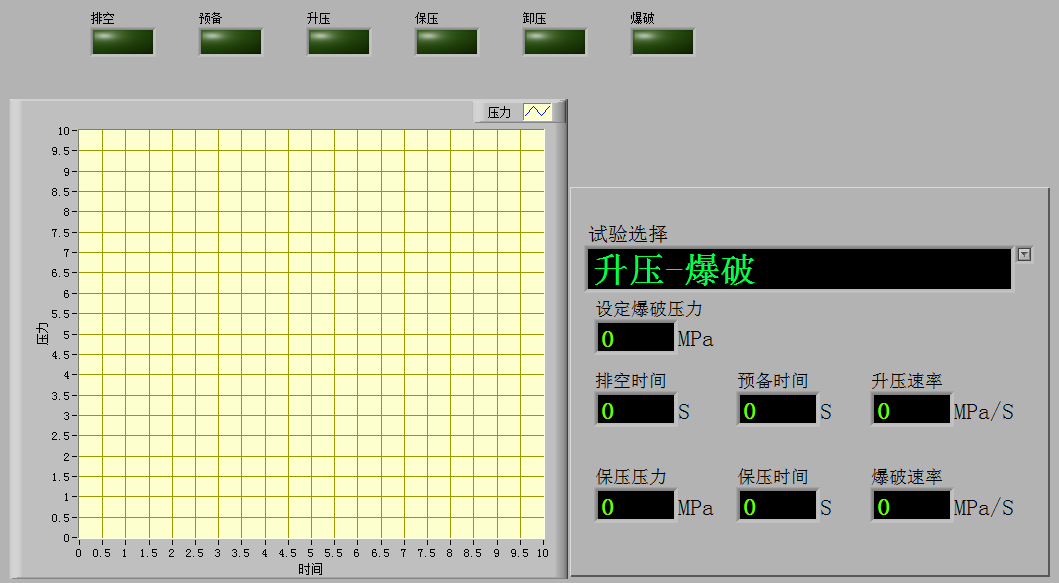

(3)開啟計算機，在測試程序上選擇耐壓試驗和爆破試驗，如下圖所示。
(4)進行升壓-保壓-泄壓(耐壓試驗)和升壓-爆破試驗(爆破試驗)。
(5)進行耐壓試驗時要注意觀察保壓期間軟管是否有漏的現(xiàn)象；進行爆破試驗時電腦自動記錄爆破壓力值。
(6)試驗結(jié)束后，拆下軟管、關(guān)閉電腦、氣源和電源。
試驗結(jié)果數(shù)據(jù)：
耐壓試驗：在設(shè)定的保壓時間 60s 內(nèi)， 5 根聚四氟乙烯軟管總成都未出現(xiàn)泄漏等故障現(xiàn)象，耐壓性達到了設(shè)計要求。
爆破試驗：12 根軟管總成的爆破壓力值(MPa)分別為 104、 106、 113、 121、 124、132、 138、 143、 145、 159、 166、 178。
以上就是液壓軟管的耐壓爆破試驗過程，如果試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
掃碼添加微信
