車載顯示屏在汽車上的使用變得越來越普遍，而顯示屏的老化檢測顯得越來越重要，下面，為大家簡單介紹一下，使用車載儀表屏幕老化房對屏幕進行老化試驗的過程。
汽車屏幕老化試驗過程：

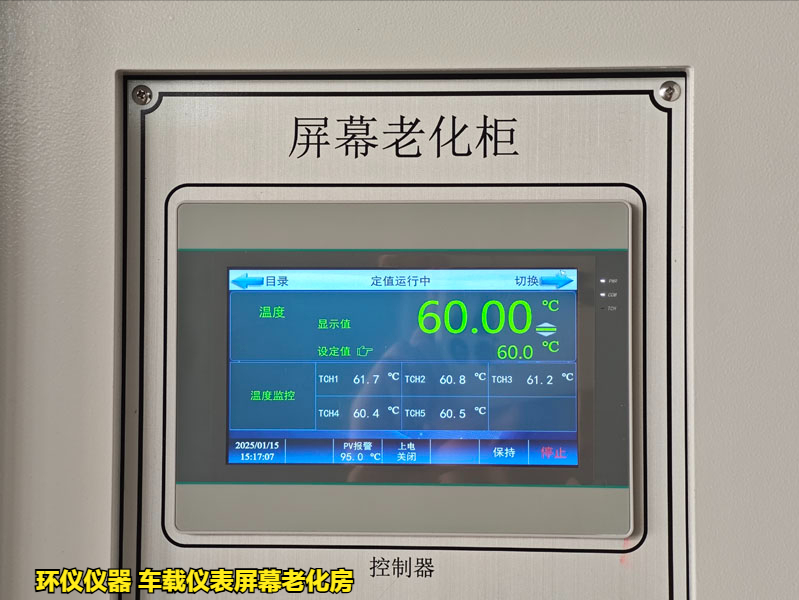

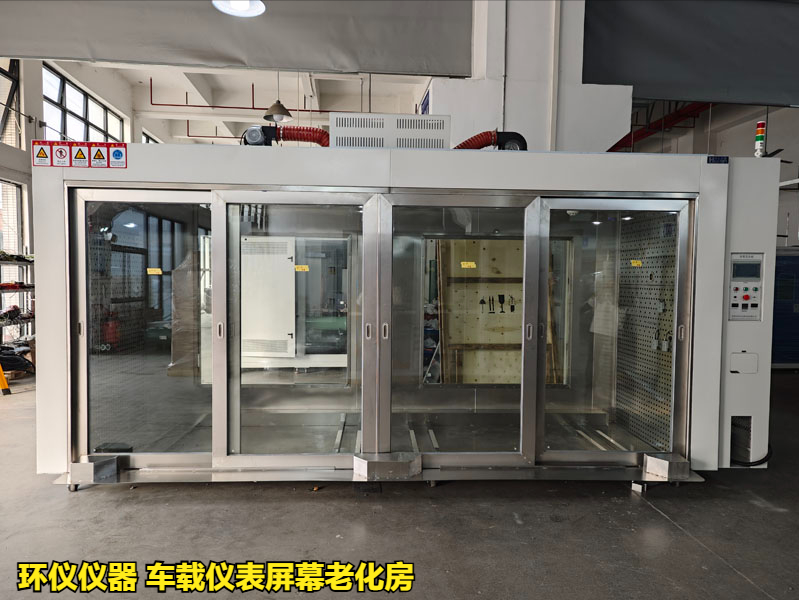

試驗設備：環儀儀器 車載儀表屏幕老化房
主要步驟：
1.將車載顯示屏上電，并外接上位機/主機，此時車載顯示屏作為從機；
2.通過外接的上位機/主機向車載顯示屏發送點亮背光命令和進入老化模式命令，使車載顯示屏的屏幕終端點亮背光，并接收外部視頻信號顯示畫面，從而進入老化模式；
3.斷開車載顯示屏與上位機/主機的連接，此時車載顯示屏可作為主機獨立運行；
4.將車載顯示屏置入老化房并上電，設置好測試時間、溫度等測試要求。車載顯示屏的MCU模塊在不接收外部信號的情況下，控制屏幕終端點亮背光，并通過解串器輸出內部自帶的圖片信號，實現畫面顯示，使車載顯示屏進入自主老化模式；
5.老化測試完成后，MCU模塊將老化完成標志置為“1”，并存儲在EEPROM模塊中；
6.將車載顯示屏從老化房中取出，并重新連接上位機/主機，通過外接上位機/主機發送退出老化模式命令，使車載顯示屏接收退出信號，由MCU模塊控制解串器關閉內部圖片輸出，從而退出老化模式；
7.對車載顯示屏進行老化確認，通過上位機/主機讀取EEPROM模塊中的老化完成標志，若老化完成標志為“1”，則判定該顯示屏已完成老化測試；若老化完成標志為“0”，則判定未完成老化測試，需要重新老化。
如有汽車屏幕的老化試驗疑問，可以咨詢環儀儀器相關技術人員。
