高壓人工氣候室是可以對特高壓輸變電設備（ 1000kV 及以下交流、直流輸變電設備）進行試驗的專用設備，人工氣候試驗室由實驗室罐體和保障系統及試驗電源系統組成。

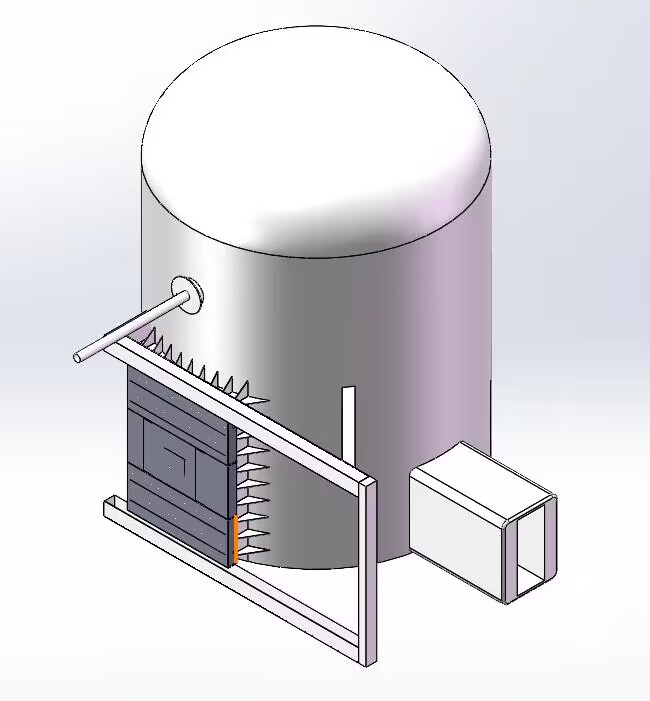

1. 實驗室罐體為：拱頂平底，內襯保溫層的鋼筋混凝土結構。罐體上可設置 1000 千伏高壓穿墻套管裝置、制冷系統通風管道、真空系統抽真空和破壞真空管道、噴水覆冰系統水管、觀察窗等裝置。
.jpg "高壓人工氣候室是什么(圖1)")
2. 保障系統由制冷系統、通風系統、真空系統、噴水覆冰系統、人工污穢試驗系統、試驗測量與自動控制系統、配電系統、電視監控系統和給排水系統組成。
3. 試驗電源系統滿足 GB/T 4585-2004 和 IEC60507：1991 對試驗電源的要求，由交流試驗電源和直流試驗電源兩部分組成，由特高壓基地提供11kV 電源。

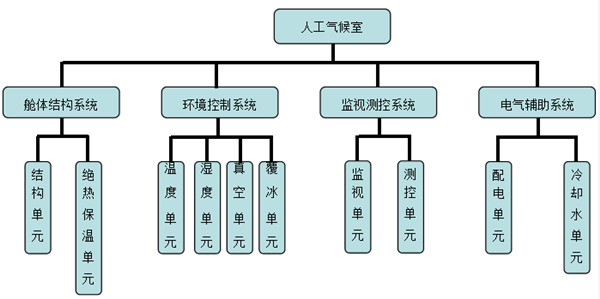

具體結構：
1. 艙體結構系統：由結構單元、絕熱保溫單元組成，結構單元為艙體主體承壓結構，包含艙體、大門、人員通道、觀察窗、傳艙電氣管路接口、環形吊車、地板等。絕熱保溫單元采用內保溫，絕熱材料采用聚氨酯材料，確保艙體外部不凝露，艙體材料在許可溫度范圍；
2. 環境控制系統：由溫度單元、濕度單元、真空單元、覆冰單元組成，滿足試驗所需環境條件；
3. 監視測控系統：由監視單元、測控單元組成。用于視頻監視艙內試驗狀況，精確及智能化控制配套機組工作、相關機構運動，滿足試驗艙各項指標的高精度控制；
4. 電氣及輔助系統由配電單元、照明單元、冷卻水單元組成。用于試驗艙配套設備的供電、供水及試驗艙照明。
